红木家具从头学—榫卯结构篇

2020-03-09    浏览:12588

传统家具的核心就是榫卯结构,我们觉得红木家具好,主要好在材质和工艺上,而工艺中的核心就是榫卯结构,榫卯结构就是红木家具的灵魂,所以说作为一件红木家具,如果少了榫卯结构,那么就不再是红木家具了,只是材料是红木而已。





榫卯结构是一种连接工艺,正是这种工艺使得中国的木结构建筑和家具不用铁打、螺丝却牢固无比,而且可以随意拆装、传承百年。


榫卯结构的24性
红木家具的基本构成,它包括内部构造和外部缝线。就内部构造来看,榫卯的结构原理各有不同,其投装方向和受力结构性质,以及家具日常使用中的抗力也千差万别。其内在结构性质可以归类为“二十四性”
“二十四性”我们分两组介绍:
一组:直、槽、穿、栽、扣、契;带、位、挂、销、抹、格。
二组:斜、插、夹、闷、卡、互;靠、交、抱、锁、斗、结。
一组与二组是在运用中是相互对应的,各领风骚,相辅相成。



1、直:榫材与卯材呈“丁”字形,即垂直关系。直榫平肩或齐肩,榫头或出或闷,是所有木材构架的最基本榫卯连接方式。

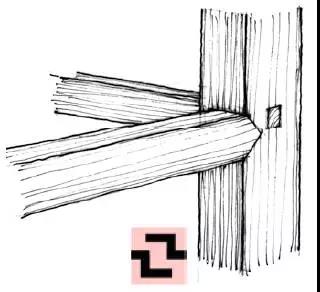

2、斜:榫材与卯材(指木纹)是斜角关系,或锐角或钝角,卯眼与榫肩均非90°连接;另有榫材与卯材虽垂直,但卯材扯转斜肩的榫卯连接。









4、插:燕尾凹槽类的有向插入连接,即投装时必须先对准就位后再往一边插紧,除固定位置外还具有拉力。






5、穿:甲材穿过乙材而与第三材相连接,而乙材基本是限位不动。若甲材在穿入乙材区间内需要稳定,则另加楔钉,但其主体榫卯的结构性质仍是“穿”。




6、夹:两材呈丁字形连接,甲材榫头呈鸭嘴状,一主一辅、一内一外,主榫入眼辅“榫”在乙材眼的外侧相夹,外面的辅榫仅有主榫一半左右。






7、栽:两材杆都要凿眼对合的平行拼接,中间另设小榫顺纹栽入连接,一般情况下,小栽榫头一深一浅。




8、闷:两材格角或孤接,两材都要凿眼“凹槽”,另作一键式小木块横(纹)向闷入。




9、扣:两材(托泥)格角连接时,在预留的上小下大头的孔内扣住垂直的第三材(腿足),先将腿足下的小方锥榫头定位,然后再将两材格角榫卯结合并扣住腿足。




10、卡:边抹两材水平格角时,在预留的孔洞内,穿入并卡住第三材竖腿,使其上下左右不可转动或移动。





11、契:两材均出榫、榫头与榫头相互契吻、各部位分别交于第三材同一卯眼内的拼合连接,两榫头有明榫和暗榫之分。





12、互:两材榫头与榫头相互咬吻并加锲钉。





13、带:多个板块拼接时,在其背后开燕尾槽并加条杆。





14、靠:竖向背板与其背后横向背杆的相靠相连,杆靠相锲。




15、位:仅作定位的凹凸活络连接,无须常规榫卯的紧固或严密,如门轴或不滑移的门闩及抽屉下活络滑道等。





16、交:两材定位后的“十”字交或成角交,有固定交合和活络交合两种。




17、挂:桌床等牙板端与腿上端的格角内部结构,其牙板端内作燕尾凹槽,由上而下挂插而入。




18、抱:牙板与腿上端的挂插相连,牙板榫端头下的“小三角”被腿的上端遮盖抱合。




19、销:甲乙两材顺纹的活络拼接,即另作键式小条杆一头栽入甲材后,另一头销入乙材横移收紧,也可反向松开,如走马销等。





20、锁:一材或两材相契于第三材卯内,再用锲钉锁住,如霸王枨挂钩下的垫塞锁等,一般的锁不可拆开,必须损坏锲钉销子方可拆散。





21、抹:木条杆与厚板端头的封边相连,面框抹头也是其中的一种,更多的是指板材端的封边法。





22、斗:板材与板材的齿状相咬合,可垂直成角咬合连接,也可两板顺纹延长的端尾咬合连接,斗齿一般呈燕尾状。


23、格:两材成角或垂直且合一角的榫卯连接,即格角榫,其内部有多种构造。





24、结:三材之间相互垂直关系的三维合一,且为相互契合的结构榫卯,甲乙格角后第三材插入并使甲乙契扣不散,三材结构受力均衡强而不衰。




红木家具33动图的榫卯结构介绍





1、抄手榫




2、传统粽角榫








4、高束腰抱肩榫



5、夹挂肩四面平榫

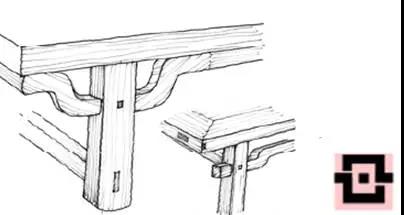

6、夹头榫

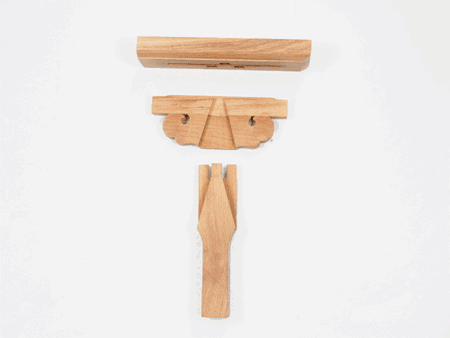

7、扇形擦肩榫




8、双榫棕角榫




9、挖烟袋锅榫

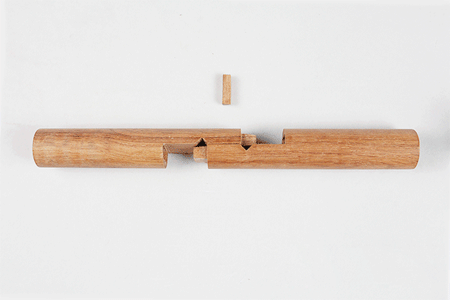

10、楔钉榫




11、一腿三牙方桌结构




12、圆方结合裹腿




13、圆香几攒边打槽

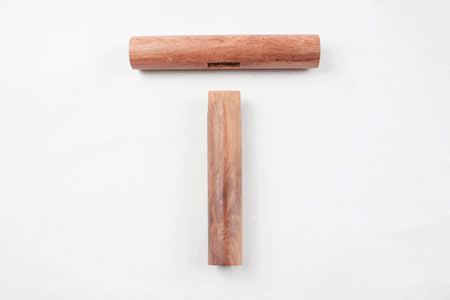

14、圆柱丁字结合榫

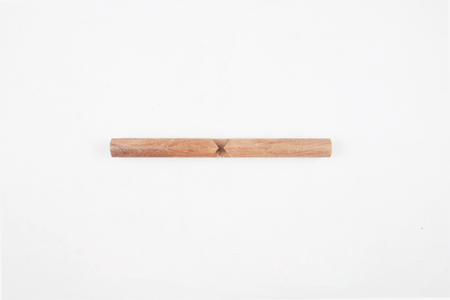

15、圆柱二维直角交叉榫




16、云型插肩榫




17、攒边打槽装板




18、插肩榫变形




19、抄手榫




20、方材角结合床围子攒接万字




21、加云子无束腰裹腿杌凳腿足与凳面结合




22、三根直材交叉

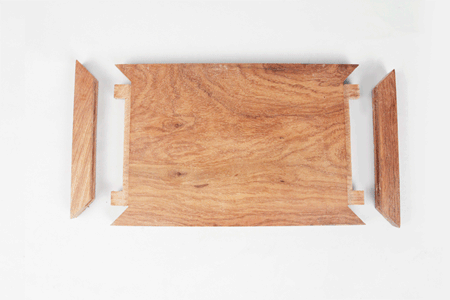

23、平板明榫角结合




24、柜子底枨




25、方材丁字结合(榫卯大进小出)




26、厚板闷榫角结合



27、厚板出透榫及榫舌拍抹头




28、椅盘边抹与椅子腿足的结构

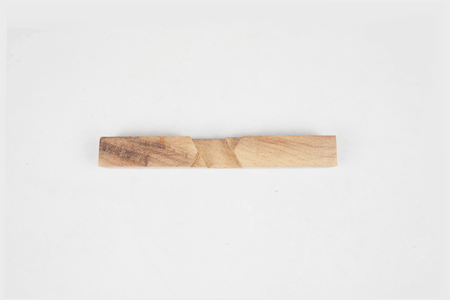

29、直材交叉结合
